K3V112 पंप पार्ट्स: पहचान और मरम्मत किट गाइड

नेमप्लेट पर "K3V112" एक भाग की सूची की ओर इशारा नहीं करता है। कावासाकी पंप को एकल, अग्रानुक्रम या समानांतर इकाई के रूप में, दक्षिणावर्त और विपरीत दिशा में घुमाते हुए, पीटीओ के साथ या उसके बिना बनाता है। पुर्ज़े विक्रेता एक ही नाम के तहत कई ड्राइव {{5}शाफ्ट स्प्लिन, टिल्टिंग{6}पिन लंबाई और पायलट{7}पंप प्रकार सूचीबद्ध करते हैं। वे वेरियंट हैं जहां K3V112 पंप पार्ट्स का ऑर्डर गलत हो जाता है, भले ही पार्ट का नाम सही हो।



यह मार्गदर्शिका मरम्मत की दुकानों, पुर्जों के खरीदारों और रखरखाव करने वालों के लिए है जो पहले से ही जानते हैं कि उनके पास K3V112 है और उन्हें यह तय करना है कि क्या खरीदना है। इसमें शामिल है कि कौन से हिस्से किस असेंबली से संबंधित हैं, कौन से पंप संस्करण के साथ बदलते हैं, एक सील किट, एक रोटरी समूह, एकल भागों और एक प्रतिस्थापन पंप की तुलना कैसे करें, और पंप को एक साथ वापस आने के बाद क्या चाहिए। इसमें डिसएसेम्बली चरण या रेगुलेटर समायोजन शामिल नहीं है। कावासाकी के कैटलॉग में कहा गया है कि पंप को उसकी मंजूरी के बिना अलग नहीं किया जाना चाहिए और, जहां यह अपरिहार्य है, केवल अधिकृत व्यक्ति द्वारा ही किया जाना चाहिए, ताकि यह काम आपके सटीक मॉडल के लिए जारी सेवा नियमावली के अनुरूप हो।

"K3V112" के बाद के अक्षर तय करते हैं कि कौन से भाग की सूची लागू होती है, इसलिए किसी भी भाग को देखने से पहले पूरा मॉडल कोड रिकॉर्ड करें। कावासाकी की K3V/K5V कैटलॉग इस क्रम में कोड स्थिति निर्धारित करती है (कावासाकी हेवी इंडस्ट्रीज, कैटलॉग KPM1410, अक्टूबर 2014).

हर विकल्प हर आकार में पेश नहीं किया जाता है। 112 आकार के लिए, कैटलॉग का रेंज चार्ट K3V112S, K3V112DT, K3V112DTP और K3V112DP दिखाता है। इसका नियामक सारांश नियामक कोड को कुल अश्वशक्ति, नकारात्मक प्रवाह, सकारात्मक प्रवाह और लोड -संवेदन नियंत्रण जैसे प्रकारों को नियंत्रित करने के लिए जोड़ता है। एक आपूर्तिकर्ता को मुद्रित कोड की आवश्यकता होती है, न कि उसे पढ़ने की।

ओरिएंटेशन के लिए, कावासाकी ने श्रृंखला को 34.3 एमपीए रेटेड और 39.2 एमपीए पीक प्रेशर पर सूचीबद्ध किया है, और 2,360 मिनट की अधिकतम स्व-प्राइमिंग गति पर 112 आकार को सूचीबद्ध किया है।कावासाकी हेवी इंडस्ट्रीज). कैटलॉग उस गति के लिए शर्तें जोड़ता है: अधिकतम विस्थापन, और -0.01 एमपीए या उससे ऊपर का चूषण दबाव। ये पंप रेटिंग हैं, भागों के लिए स्वीकृति मूल्य नहीं।

यदि नेमप्लेट गुम है या अपठनीय है, तो हमारी मार्गदर्शिकाहाइड्रोलिक पंप को उसके नेमप्लेट से पहचाननाफ़ॉलबैक विधियों को शामिल करता है।

ऑर्डर देना आसान है, और उद्धरणों की तुलना करना आसान है, जब भागों को एक-एक करके सूचीबद्ध करने के बजाय असेंबली द्वारा समूहीकृत किया जाता है। नीचे दिया गया समूह हमारा है, जो विक्रेताओं की प्रकाशित भाग तालिकाओं में भाग नामों से बनाया गया है। यह एक ओरिएंटेशन मानचित्र है, सामग्री का बिल नहीं। आपके सटीक मॉडल कोड के लिए आइटम नंबर और प्रति पंप मात्रा भागों की सूची से आनी चाहिए।

चार भाग प्रकार एक से अधिक संस्करणों में बेचे जाते हैं, और प्रत्येक को ऑर्डर करने से पहले पुराने भाग की जाँच की आवश्यकता होती है। नीचे दिए गए संस्करण दो आफ्टरमार्केट पार्ट्स विक्रेताओं द्वारा प्रकाशित किए गए हैं, जिनकी 9 अक्टूबर 2026 को जाँच की गई (मिशन हाइड्रोलिक्स; हाइड्रा पार्ट्स यूएसए). दोनों ही वाणिज्यिक स्रोत हैं जिनके हिस्से बेचने के लिए हैं, और किसी की भी सूची संपूर्ण नहीं है। वे भी संबंधित हैं: मिशन ने हाइड्रा पार्ट्स यूएसए को अपने ऑनलाइन खुदरा वितरक के रूप में नामित किया है, इसलिए एक सूची स्वतंत्र रूप से दूसरे की पुष्टि नहीं करती है। वे दिखाते हैं कि संस्करण मौजूद हैं। वे यह नहीं दिखाते कि आपके पंप पर कौन सा फिट बैठता है।

पहली पंक्ति में, हाथ वाल्व प्लेट का है। असेंबली के लिए मिशन के उत्पाद पृष्ठ में एक सिलेंडर ब्लॉक और एक दाएं हाथ (घड़ी की दिशा में) वाल्व प्लेट सूचीबद्ध है (मिशन हाइड्रोलिक्स). कोई भी विक्रेता यह नहीं बताता कि कौन सी असेंबली आगे या पीछे के पंप में जाती है, या आर और एल किसी दिए गए पंप रोटेशन को कैसे मैप करते हैं। लेबल से यह अनुमान न लगाएं. अपने मॉडल कोड के लिए भागों की सूची के सामने भाग संख्या द्वारा इसकी पुष्टि करें।

शाफ्ट पर, कावासाकी की कैटलॉग आयाम तालिका K3V112 शाफ्ट अंत के लिए 14-टूथ JIS B 1603 स्पलाइन देती है। विक्रेता सूची में अन्य गणनाएँ आपके पास मौजूद शाफ्ट पर दांतों की गिनती का कारण हैं।

टिल्टिंग पिन पर, सूची यह बताए बिना दो लंबाई देती है कि लंबाई किन दो बिंदुओं के बीच मापी गई है। अपने माप से मिलान करने से पहले आपूर्तिकर्ता से पूछें कि चित्र किस आयाम को संदर्भित करता है।

नेमप्लेट और पुराने हिस्से को क्या पढ़ना है

यह पहचान रिकॉर्ड है. किसी से उद्धरण मांगने से पहले इसे एकत्र कर लें:

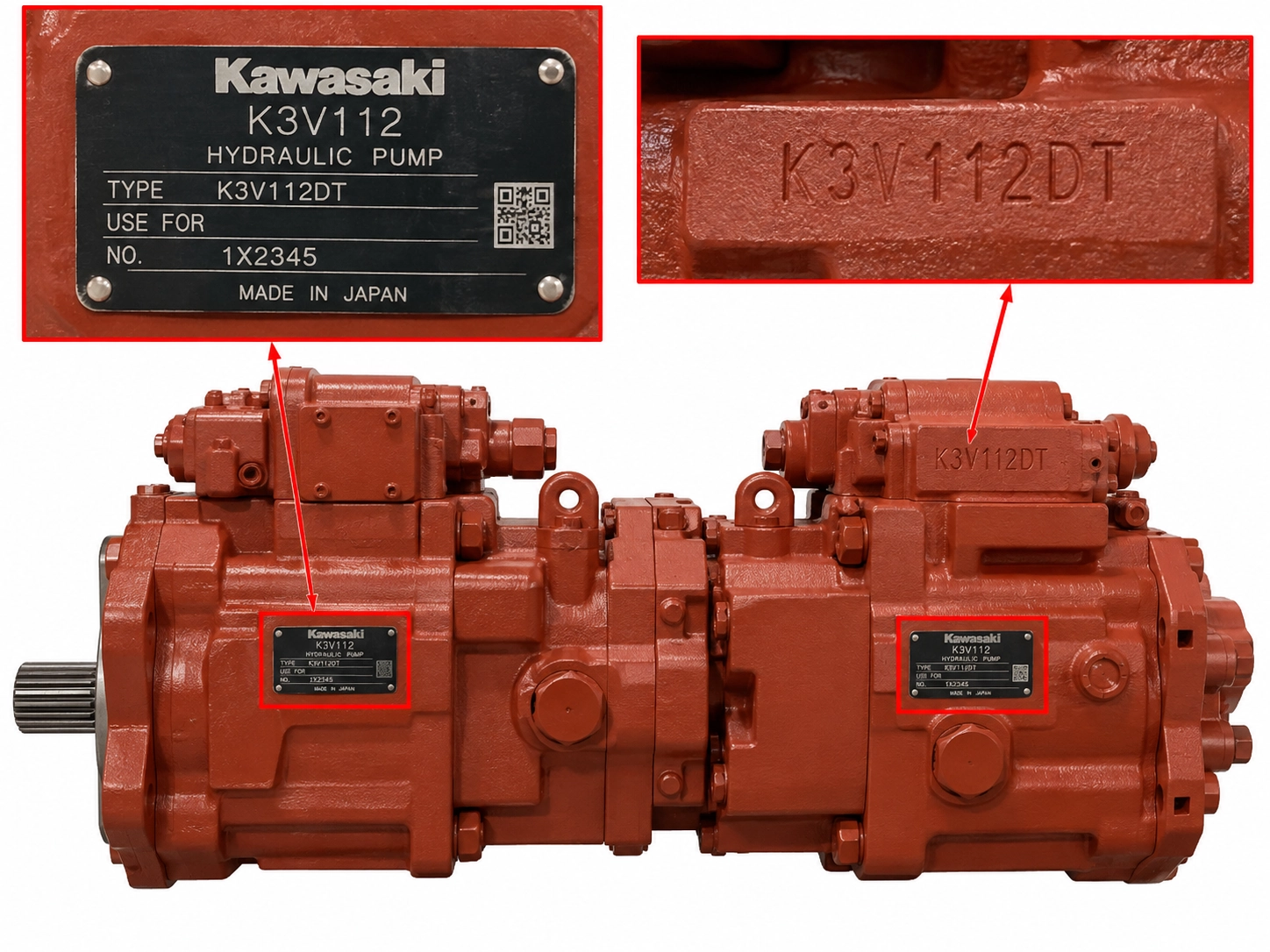

1. नेमप्लेट से पूरा मॉडल कोड और सीरियल नंबर, दोनों डिज़ाइन कोड सहित।
2. रोटेशन, आर या एल, शाफ्ट अंत से देखा गया।
3. डबल पंप के लिए, चाहे प्रत्येक भाग आगे या पीछे के पंप के लिए हो।
4. स्प्लाइन दांत आगे और पीछे के शाफ्ट पर मायने रखता है।
5. ऊपर वर्णित फोटो के साथ, पिन की लंबाई झुकाना।
6. रेगुलेटर कोड, और रेगुलेटर सामने है या पीछे।
7. पायलट गियर पंप या पीटीओ लगा है या नहीं, फोटो सहित।
8. मशीन का निर्माण, मॉडल और सीरियल नंबर, और मशीन निर्माता का पंप पार्ट नंबर, यदि आपके पास है।

आइटम 4 और 5 को पंप खोलने की आवश्यकता है। यदि यह अभी भी मशीन पर है, तो बाकी भेजें और ऐसा कहें।

यदि आप पूरे पंप की मरम्मत करने के बजाय उसे बदल रहे हैंनौ-विशिष्ट पंप प्रतिस्थापन चेकलिस्टइंटरफ़ेस को कवर करता है जाँच करता है यह सूची छूट जाती है।

कावासाकी की सार्वजनिक सूची परिचालन सीमाएँ देती है लेकिन कोई टूट-फूट सीमा नहीं देती है और न ही कोई प्रतिस्थापन या {{1}पुनः कार्य करने के नियम देती है। वे विशिष्ट मॉडल के लिए सेवा नियमावली में बैठते हैं, इसलिए नीचे दिए गए प्रत्येक निर्णय को इस प्रकार तैयार किया गया है कि क्या देखना है और यह क्रम में क्या बदलता है।

बीयरिंग

कैटलॉग में रेटेड दबाव के लिए एक फ़ुटनोट जब स्थायित्व का वर्णन करता है तो अपवाद के रूप में जीवन को प्रभावित करता है (कावासाकी हेवी इंडस्ट्रीज, कैटलॉग KPM1410). भावी निर्णय कोटेशन से पहले लें, बाद में नहीं। देखें कि क्या आपके मॉडल का मैनुअल शाफ्ट से खींचे गए बेयरिंग को वापस चालू करने की अनुमति देता है। यदि ऐसा नहीं होता है, तो ऑर्डर में रोलर और सुई बीयरिंग जोड़ें।

रोटरी समूह

देखें कि क्या मैनुअल समूह को एक सेट के रूप में बदलने के लिए सिलेंडर ब्लॉक, पिस्टन या जूते की क्षति को एक कारण के रूप में मानता है। सामान्य तौर पर हाइड्रोलिक घटकों पर 2016 के फ्लुइड पावर वर्ल्ड लेख में कहा गया है कि लैपिंग आंतरिक टूट-फूट के लिए उपयुक्त हो सकती है, जहां सतह अभी भी स्वीकार्य सहनशीलता के भीतर है, और अन्यथा बैरल, पिस्टन और अन्य आंतरिक भागों को फिर से निर्मित या प्रतिस्थापित किया जाता है (द्रव शक्ति विश्व). यह एक सामान्य कथन है, K3V112 भत्ता नहीं। यहां लागू किया गया:

• दृश्य क्षतिब्लॉक, पिस्टन या जूतों पर, जैसे खरोंच, गड्ढा, दरारें या जब्ती के निशान: प्रतिस्थापन की अपेक्षा करें, और एकल {{0} भाग और पूर्ण {{1} समूह उद्धरण दोनों के लिए पूछें।
• हल्का पहनावा:पुन: कार्य केवल तभी संभव है जब प्रत्येक आयाम निर्माता की सीमा के अंदर हो, और केवल आपके मॉडल के लिए उन सीमाओं को रखने वाली दुकान ही यह कॉल कर सकती है।

यह मार्गदर्शिका पहनने की सीमा को पुन: प्रस्तुत नहीं करती है।

रेगुलेटर और पायलट गियर पंप

देखें कि क्या मैनुअल इन्हें सेवा योग्य मानता है या पूरी तरह से बदले गए आइटम के रूप में मानता है, और रेगुलेटर सील किट खरीदने से पहले इसे तय कर लें। जब तक आपके मॉडल का मैनुअल अन्यथा निर्देश न दे, तब तक एडजस्ट करने वाले स्क्रू और लॉक नट को वैसे ही रहने दें।

जो आप अंदर पाते हैं वह भी एक कारण की ओर इशारा करता है, और कारण को ठीक करना होगा अन्यथा नए हिस्से उसी तरह विफल हो जाएंगे। नीचे दिए गए पैटर्न सामान्य रूप से परिवर्तनीय पिस्टन पंपों पर 2021 पावर एंड मोशन लेख से आते हैं, जो मरम्मत सेवाएं बेचने वाली कंपनी के प्रबंधक द्वारा लिखा गया है (शक्ति एवं गति). उन्हें निदान के रूप में नहीं, बल्कि सुराग के रूप में पढ़ें।

आपको जो नुकसान हुआ है उसके स्तर तक खरीदें, लक्षण के स्तर तक नहीं। तालिका पिछले अनुभाग में स्रोतों के बारे में हमारी रीडिंग है, निर्माता नियम नहीं।

किट का नाम आपको यह नहीं बताता कि किट में क्या है। एक विक्रेता के पार्ट्स टेबल पर, "कम्प्लीट रोटरी ग्रुप किट" नाम की पंक्ति में एक सील किट भाग संख्या होती है और इसे टेंडेम पंप, रेगुलेटर, पायलट गियर पंप और पीटीओ के लिए सील और ओ {2} रिंग के रूप में वर्णित किया जाता है। उसी नाम के विक्रेता के उत्पाद पृष्ठ पर सिलेंडर ब्लॉक, वाल्व प्लेट, पिस्टन सेट, रिटेनर प्लेट, बॉल गाइड और स्प्रिंग्स सूचीबद्ध हैं (मिशन हाइड्रोलिक्स तालिका; उत्पाद पृष्ठ, दोनों की जाँच 9 अक्टूबर 2026 को की गई)। प्रत्येक आपूर्तिकर्ता से भाग संख्या, मात्रा और क्या शामिल नहीं किया गया है, के साथ एक पंक्ति सूची के लिए पूछें।

तालिका की अंतिम पंक्ति के लिए, वही फ्लुइड पावर वर्ल्ड लेख एक सामान्य नियम बताता है: एक मरम्मत तब समझ में आती है जब किसी नए घटक की लागत 60 से 70 प्रतिशत से अधिक न हो। यह एक अपवाद जोड़ता है. यदि कोई नई इकाई आसानी से उपलब्ध नहीं है और एक महत्वपूर्ण मशीन खराब है, तो उच्च लागत पर मरम्मत अभी भी व्यावहारिक हो सकती है। यह नियम सामान्यतः हाइड्रोलिक घटकों को कवर करता है और यह कोई सीमा नहीं है। इसे लागू करने के लिए, पूरी मरम्मत लागत को प्रतिस्थापन पंप की वितरित कीमत से विभाजित करें। मरम्मत लागत में भागों, बीयरिंग, सील, श्रम और परीक्षण की गणना करें और एक ही समय में दोनों उद्धरण मांगें।

यदि तुलना प्रतिस्थापन की ओर इशारा करती है, तोK3V112 संपूर्ण पंप पृष्ठहमारे द्वारा बनाए गए लेआउट को सूचीबद्ध करता है। यह एक शुरुआती बिंदु है, उपयुक्त पुष्टि नहीं। यह आपके पूर्ण मॉडल कोड और ड्राइंग चेक से आता है।

नए आंतरिक हिस्से ड्रेन लाइन, सक्शन लाइन या निस्पंदन में मौजूद खराबी को ठीक नहीं करेंगे। ऑर्डर निकलने से पहले तीन जाँचें करना उचित है।

किसी हिस्से का लेबल आपको उस कागजी कार्रवाई से कम बताता है जिसे आपूर्तिकर्ता उसके साथ भेजना चाहता है। तीन प्रश्न अक्सर एक साथ पूछे जाते हैं और अलग-अलग पूछे जाने चाहिए:

तीसरा प्रश्न विक्रेता के बारे में है, भाग के बारे में नहीं। किसी अधिकृत चैनल के बाहर खरीदा गया कोई भी पुर्जा वास्तविक नहीं होता है, और एक प्राधिकरण पत्र इस बात की पुष्टि नहीं करता है कि संस्करण आपके पंप के लिए सही है।

मूल जो भी हो, लिखित में भी पूछें:

• क्या सिलेंडर ब्लॉक और वाल्व प्लेट की आपूर्ति एक साथ की जाती है, और किस हाथ के लिए।
• स्लाइडिंग सतहों के साथ कौन सा निरीक्षण रिकॉर्ड आता है, और क्या शिपिंग से पहले इकट्ठे रोटरी समूह या पंप का परीक्षण किया गया था।
• वारंटी में क्या शामिल है, कितने समय तक, और यदि संस्करण गलत निकला तो क्या होगा।

ये प्रश्न केवल कुछ हिस्सों को कवर करते हैं। समग्र रूप से आपूर्तिकर्ता का मूल्यांकन करने के लिए, हमारी तुलना देखेंमूल और आफ्टरमार्केट हाइड्रोलिक पंप.

पुनर्निर्मित पंप को तेल और स्थापना के लिए कावासाकी की प्रकाशित शर्तों के तहत चलना होगा। नीचे दिए गए मान अक्टूबर 2014 के कैटलॉग KPM1410 से हैं, जो 9 अक्टूबर 2026 को कावासाकी के K3V/K5V उत्पाद पृष्ठ से लिंक किया गया संस्करण था।कावासाकी हेवी इंडस्ट्रीज). कैटलॉग अपने तकनीकी डेटा को विशिष्ट मूल्यों के रूप में वर्णित करता है, गारंटीकृत नहीं।

चिपचिपाहट और तापमान के आंकड़े कैटलॉग सूचियों की बाहरी श्रेणियां हैं, अनुशंसित संचालन बिंदु नहीं।

कैटलॉग इंस्टॉलेशन की शर्तें देता है, कमीशनिंग अनुक्रम नहीं। पहली शुरुआत, फ्लशिंग और पुनर्निर्माण के बाद स्वीकृति के लिए, अपने मॉडल के लिए पंप मैनुअल में दी गई प्रक्रिया और मशीन निर्माता के निर्देशों का पालन करें।

आपूर्तिकर्ता केवल आपके द्वारा भेजे गए K3V112 पंप भागों की पुष्टि कर सकता है, इसलिए यह सब एक संदेश में भेजें:

• उपरोक्त सूची से पहचान रिकॉर्ड, नेमप्लेट फोटो के साथ
• प्रत्येक भाग या किट की मात्रा, वह तारीख जब तक आपको इसकी आवश्यकता है, और डिलीवरी गंतव्य
• अनुरोधित भाग, असेंबली द्वारा समूहीकृत, और वह विकल्प जिसे आप उद्धृत करना चाहते हैं: सील किट, एकल भाग, रोटरी समूह या पूर्ण पंप
• भाग संख्याओं, मात्राओं और बहिष्करणों के साथ एक लाइन - बाय - लाइन किट सूची के लिए अनुरोध
• भागों के साथ आप जो साक्ष्य चाहते हैं: उत्पत्ति, पता लगाने योग्य दस्तावेज़, निरीक्षण रिकॉर्ड, वारंटी शर्तें
• यदि पंप पहले से ही खुला है, तो वाल्व प्लेट, सिलेंडर ब्लॉक फेस और जूते के निष्कर्षों और तस्वीरों को हटा दें
• अब तक की गई सिस्टम जांच: केस ड्रेन फ्लो, केस प्रेशर, स्ट्रेनर और फिल्टर
• पुर्जों के उद्धरण के साथ पंप की पूरी कीमत के लिए अनुरोध, ताकि आप मरम्मत अनुपात की गणना कर सकें

पहली पूछताछ भेजने के लिए आपको पंप खोलने की आवश्यकता नहीं है। मॉडल कोड, रोटेशन, नियामक कोड, मात्रा और गंतव्य शुरू करने के लिए पर्याप्त हैं।

यह सूची किसी भी पार्ट्स आपूर्तिकर्ता के साथ काम करती है। शेंगचाक की प्रकाशित K3V112 रेंज S, DT, DP और DTP लेआउट में पूर्ण पंप है। यदि आपकी तुलना प्रतिस्थापन की ओर इशारा करती है, तो नेमप्लेट फोटो और पहचान रिकॉर्ड हमारे माध्यम से भेजेंपूछताछ प्रपत्र. एक मॉडल जांच, एक ड्राइंग चेक और एक कोटेशन मांगें जो प्रस्तावित पंप के पूर्ण कॉन्फ़िगरेशन को बताता हो।
