A4VG नियंत्रण विकल्प: कोड, सिग्नल और प्रतिस्थापन जाँच

A4VG पर, नियंत्रण विकल्प यह तय करता है कि कौन सा सिग्नल पंप के विस्थापन और प्रवाह की दिशा को बदलता है: एक पायलट दबाव, एक लीवर, एक सोलनॉइड करंट, या पंप को चलाने वाले इंजन की गति। इसलिए समान आकार, शाफ्ट और फ्लैंज वाले दो पंप एक ही मशीन पर बहुत अलग-अलग व्यवहार कर सकते हैं। यह मार्गदर्शिका इनपुट सिग्नल द्वारा A4VG नियंत्रण विकल्पों की व्याख्या करती है, दिखाती है कि श्रृंखला और डेटा शीट संस्करणों के बीच कोड कैसे भिन्न होते हैं, और सूचीबद्ध करता है कि एक प्रतिस्थापन पंप को नियंत्रण पक्ष पर क्या मिलान करना है।

संख्याएँ कहाँ से आती हैं, इस पर एक नोट। गुआंग्डोंग शेंगचाक हाइड्रोलिक टेक्नोलॉजी कंपनी लिमिटेड आपूर्ति करती हैगैर -ओईएम नए पंपऔर बॉश रेक्सरोथ से संबद्ध नहीं है। नीचे दिए गए प्रत्येक मान को बॉश रेक्सरोथ डेटा शीट से उद्धृत किया गया है, जिसका नाम संस्करण है, और इसमें से कोई भी हमारा अपना परीक्षण डेटा नहीं है। संस्करण अलग-अलग होते हैं, इसलिए किसी आंकड़े पर भरोसा करने से पहले जांच लें कि कौन सा संस्करण आपके पंप से मेल खाता है।

A4VG एक क्लोज्ड सर्किट पिस्टन पंप हैहाइड्रोस्टैटिक ड्राइव. यदि आपको पहले उस सर्किट प्रकार की पृष्ठभूमि की आवश्यकता है, तो हमारा देखेंओपन सर्किट और क्लोज्ड सर्किट पिस्टन पंप की तुलना.

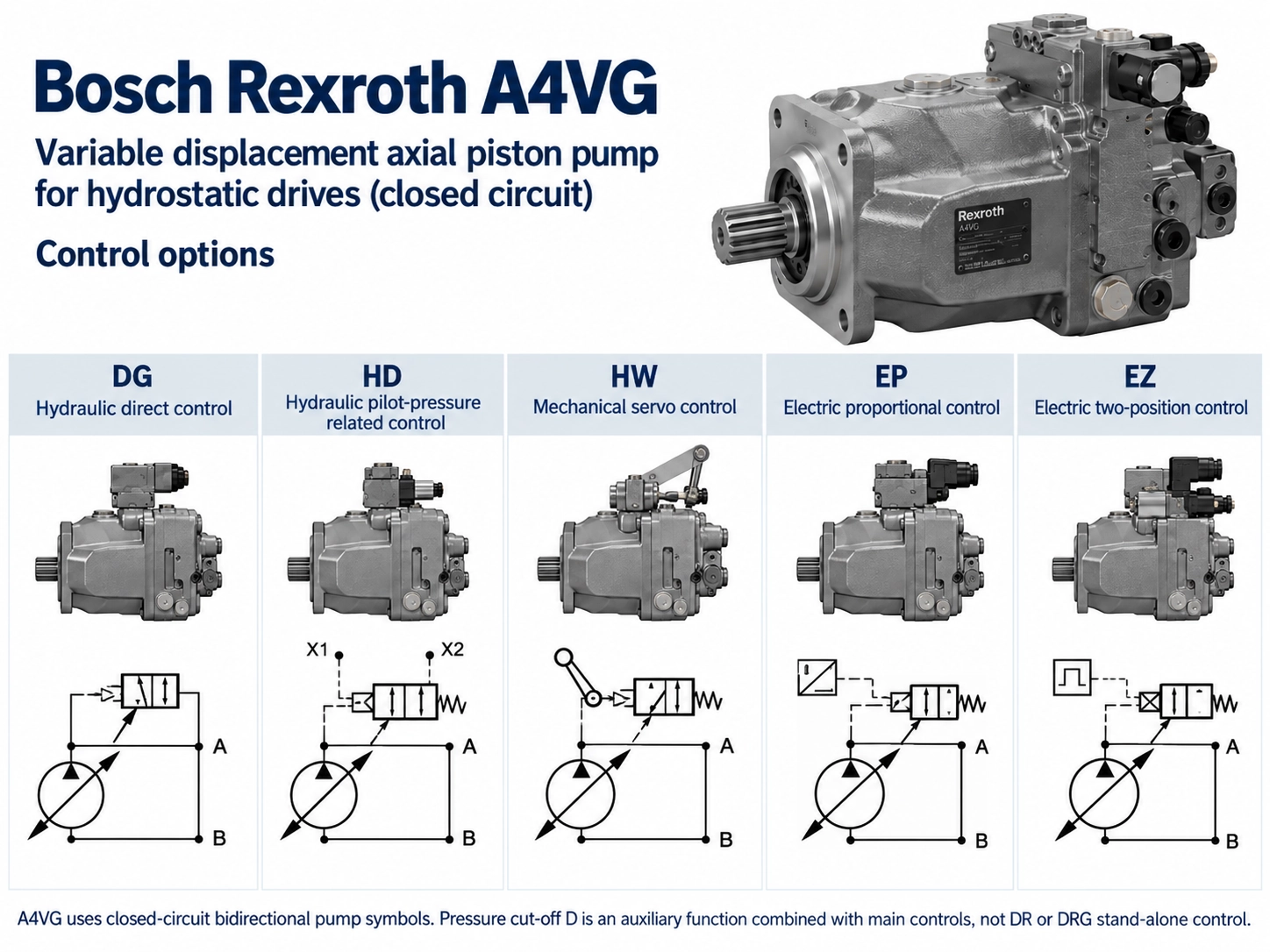

Bosch Rexroth A4VG variable displacement axial piston pump for hydrostatic drives closed circuit control options

A4VG नियंत्रण विकल्प एक नज़र में

तालिका डेटा शीट आरई 92003/06.12 में सूचीबद्ध श्रृंखला 32 कोड को कवर करती है। श्रृंखला 40 और बाद के क्षेत्रीय संस्करण आंशिक रूप से भिन्न कोड का उपयोग करते हैं, जिनकी तुलना आगे की ओर की गई है।

कोड	नियंत्रण प्रकार	इनपुट संकेत	सिग्नल रेंज	व्यवहार	न्यूनतम. दबाव नियंत्रित करें
एचडी3	हाइड्रोलिक आनुपातिक, पायलट-दबाव संबंधी	Y1/Y2 बंदरगाहों पर पायलट दबाव	6 से 18 बार	आनुपातिक	20 बार
HW	हाइड्रोलिक आनुपातिक, यांत्रिक सर्वो	नियंत्रण लीवर का कोण	3 डिग्री से 29 डिग्री तक	आनुपातिक	20 बार
डीजी	हाइड्रोलिक, प्रत्यक्ष नियंत्रित	पोर्ट X1/X2 पर दबाव नियंत्रित करें	अधिकतम. 40 बार	नियंत्रण दबाव का अनुसरण करता है, सिस्टम दबाव और गति से भी प्रभावित होता है	25 बार
ईपी3/ईपी4	विद्युत आनुपातिक, 12 वी/24 वी	सोलनॉइड ए या बी पर करंट	400 से 1200 एमए (12 वी); 200 से 600 एमए (24 वी)	आनुपातिक	20 बार
EZ1/EZ2	विद्युत दो -बिंदु, 12 वी / 24 वी	सोलनॉइड ए या बी स्विच करना	न्यूनतम. 1.32 ए (12 वी); 0.67 ए (24 वी)	शून्य या अधिकतम विस्थापन	25 बार
डीए1/डीए2	स्वचालित, गति संबंधी, 12 वी/24 वी	पंप ड्राइव गति; सोलनॉइड को स्विच करने से दिशा का चयन होता है	नियंत्रण की शुरुआत फ़ैक्टरी में आदेश के अनुसार निर्धारित की गई है	ड्राइव गति और सिस्टम दबाव के साथ परिवर्तनीय	25 बार

न्यूनतम नियंत्रण दबाव 2000 आरपीएम पर दिया गया है, जो केस दबाव से ऊपर है, जिसे पोर्ट पीएस पर मापा जाता है। यह नियंत्रण के काम करने की एक शर्त है और बूस्ट प्रेशर सेटिंग से अलग है। सभी पंक्तियों के लिए स्रोत: (बॉश रेक्सरोथ आरई 92003/06.12, पीपी. 2, 7, 11-16)।

उसी संस्करण में एनवी भी सूचीबद्ध है, एक ऐसा संस्करण जिसमें कोई नियंत्रण मॉड्यूल फिट नहीं है। ईटी, एक विद्युत प्रत्यक्ष संचालित नियंत्रण, केवल बाद के संस्करणों में दिखाई देता है।

हाइड्रोलिक नियंत्रण: एचडी, एचडब्ल्यू और डीजी

एचडी: जॉयस्टिक या पायलट वाल्व से पायलट दबाव

एचडी उन मशीनों के लिए उपयुक्त है जो पहले से ही हाइड्रोलिक पायलट सिग्नल उत्पन्न करती हैं। विस्थापन पोर्ट Y1 और Y2 के बीच दबाव अंतर के समानुपाती होता है, जो 6 बार से शुरू होता है और 18 बार पर अधिकतम विस्थापन तक पहुंचता है। पायलट सिग्नल केवल नियंत्रण वाल्व के स्पूल को घुमाता है, इसलिए पायलट प्रवाह नगण्य है, और स्ट्रोकिंग पिस्टन पर एक फीडबैक लीवर किसी दिए गए सिग्नल के लिए विस्थापन को स्थिर रखता है।

सेवा में एक शर्त मायने रखती है: तटस्थ में, एचडी मॉड्यूल को बाहरी पायलट नियंत्रण उपकरण के माध्यम से जलाशय में प्रवाहित करना पड़ता है। एक पायलट सर्किट जो ड्रेन नहीं कर सकता, पंप पर एक अवशिष्ट सिग्नल रखेगा (बॉश रेक्सरोथ आरई 92003/06.12, पी. 12)। श्रृंखला 40 कोड एचपी1 के तहत समान 6 से 18 बार रेंज का उपयोग करती है, जिसे डेटा शीट अनुरोध पर केवल 145 से 280 आकार के लिए सूचीबद्ध करती है (बॉश रेक्सरोथ आरई 92004/2020-03-30, पीपी. 2, 12)।

Bosch Rexroth A4VG hydraulic pilot pressure control module HD3 and mechanical stroke piston ports Y1 Y2

HW: एक लीवर या केबल लिंकेज

HW एक यांत्रिक लिंकेज के लिए नियंत्रण है। विस्थापन नियंत्रण मॉड्यूल पर लीवर के कोण का अनुसरण करता है, और स्प्रिंग सेंटरिंग लीवर जारी होने पर पंप को तटस्थ की ओर वापस लाता है। लीवर के आंकड़े संस्करण पर निर्भर करते हैं, इसलिए उन्हें एक सेट में विलय नहीं किया जाना चाहिए।

संस्करण	नियंत्रण सीमा	रुकना	लीवर टॉर्क
आरई 92003/06.12	3 डिग्री से 29 डिग्री तक	±40 डिग्री (आकार 28 से 71) या ±35 डिग्री (आकार 90 से 250) पर यांत्रिक स्टॉप	अधिकतम. 170 एनसीएम
आरई-ई 92003/2021-08-11	±3 डिग्री से ±32 डिग्री (आकार 28 से 71) या ±34.5 डिग्री (आकार 90 से 125)	ग्राहक {{0}साइड स्टॉप 36.5 डिग्री ±1 डिग्री पर	अधिकतम. 170 एनसीएम

दोनों संस्करणों को मॉड्यूल की सुरक्षा के लिए लिंकेज में एक सकारात्मक यांत्रिक रोक की आवश्यकता होती है। एचडब्ल्यू एकमात्र नियंत्रण है जो तटस्थ स्थिति स्विच को ले जा सकता है, एक संपर्क जो तटस्थ में बंद होता है और आमतौर पर स्ट्रोक पर पंप के साथ इंजन स्टार्ट को ब्लॉक करने के लिए उपयोग किया जाता है (बॉश रेक्सरोथ आरई 92003/06.12, पी . 13; आरई {{4} ई 92003/2021-08-11, पी . 16)।

डीजी: स्ट्रोकिंग पिस्टन पर सीधे दबाव को नियंत्रित करें

डीजी एक सरल एचडी नहीं है. X1 या X2 पर नियंत्रण दबाव सीधे स्ट्रोकिंग पिस्टन पर कार्य करता है, जिसमें कोई नियंत्रण वाल्व और कोई फीडबैक लीवर नहीं होता है। विस्थापन नियंत्रण दबाव का पालन करता है लेकिन सिस्टम दबाव और ड्राइव गति से भी प्रभावित होता है, इसलिए एक ही सिग्नल हमेशा एक ही प्रवाह नहीं देता है।

दो और शर्तें लागू होती हैं. दबाव में कटौती और कोई भी डीए नियंत्रण वाल्व केवल तभी प्रभावी होता है जब डीजी नियंत्रण को खिलाने वाले पायलट उपकरण को पोर्ट पीएस से आपूर्ति की जाती है। और डेटा शीट प्रत्येक डीजी पंप के लिए एक एप्लिकेशन समीक्षा की सिफारिश करती है। अधिकतम अनुमेय नियंत्रण दबाव 40 बार (बॉश रेक्सरोथ आरई 92003/06.12, पी. 11) है।

विद्युत नियंत्रण: ईपी, ईज़ी और ईटी

ईपी: आनुपातिक सोलनॉइड

ईपी के साथ, विस्थापन सोलनॉइड ए या बी पर धारा के समानुपाती होता है। मिलान करने वाली पहली चीज़ वोल्टेज है, क्योंकि वर्तमान सीमाएं विनिमेय नहीं हैं।

पैरामीटर	ईपी3 (12 वी)	ईपी4 (24 वी)
नियंत्रण की शुरुआत	400 एमए	200 एमए
नियंत्रण का अंत	1200 एमए	600 एमए
सीमित धारा	1.54 A	0.77 A
20 डिग्री पर नाममात्र प्रतिरोध	5.5 Ω	22.7 Ω
दितर आवृत्ति	100 हर्ट्ज	100 हर्ट्ज

स्रोत: (बॉश रेक्सरोथ आरई 92003/06.12, पृष्ठ. 14)। ये सीरीज 32 कोड हैं; श्रृंखला 40 में क्रमांकन का अर्थ कुछ और है, जैसा कि नीचे दिखाया गया है।

यहां आनुपातिक नियंत्रण के साथ एक सुरक्षा बिंदु मौजूद है, क्योंकि अन्यथा मान लेना आसान है। डेटा शीट में कहा गया है कि एचडी और ईपी नियंत्रण मॉड्यूल में स्प्रिंग रिटर्न एक सुरक्षा उपकरण नहीं है। आंतरिक संदूषण मॉड्यूल को अपरिभाषित स्थिति में फंसा छोड़ सकता है, और मशीन निर्माता को यह तय करना होगा कि ड्राइव को सुरक्षित स्टॉप पर लाने के लिए अतिरिक्त उपायों की आवश्यकता है या नहीं। सिग्नल को हटाने से शून्य विस्थापन की गारंटी नहीं होती है (बॉश रेक्सरोथ आरई 92003/06.12, पीपी. 12, 14)।

A4VG EP3 EP4 proportional electric control solenoids 12V 24V valve block assembly

ईज़ी: चालू या बंद

ईज़ी स्विचिंग सोलनॉइड का उपयोग करता है। ए या बी को सक्रिय करने से नियंत्रण दबाव सीधे स्ट्रोकिंग पिस्टन से जुड़ जाता है और पंप उस दिशा में अधिकतम विस्थापन तक चला जाता है; डी-ऊर्जावान, यह शून्य पर वापस आ जाता है। न्यूनतम आवश्यक धारा 12 वी पर 1.32 ए और 24 वी पर 0.67 ए है (बॉश रेक्सरोथ आरई 92003/06.12, पी. 15)। एक ईज़ी पंप को आनुपातिक रूप से नहीं चलाया जा सकता है, और एक ईपी पंप इसके लिए ड्रॉप-इन नहीं है।

ईटी: किसी भी चीज़ से पहले संस्करण की जाँच करें

ईटी एक विद्युत, प्रत्यक्ष {{0}संचालित नियंत्रण है। दो दबाव कम करने वाले वाल्व स्ट्रोकिंग सिलेंडर पर नियंत्रण दबाव की आपूर्ति करते हैं, और किसी दिए गए करंट पर पहुंचा विस्थापन भी पंप की गति और काम के दबाव पर निर्भर करता है (बॉश रेक्सरोथ आरई -पी 92003/2023-10-30, पीपी. 24-26)। श्रृंखला 40 डेटा शीट में ईटी नियंत्रण भी सूचीबद्ध हैं (आरई 92004/09.2017, पीपी . 2, 20)।

ईटी 06.12 सीरीज 32 संस्करण से अनुपस्थित है, और बाद के संस्करणों में विभिन्न आकार श्रेणियों के लिए अलग-अलग ईटी वेरिएंट सूचीबद्ध हैं। उदाहरण के लिए, 2023 एशिया प्रशांत संस्करण में, ETA/ETB को BODAS सॉफ़्टवेयर के लिए तैयार बताया गया है और केवल आकार 28, 40 और 125 के लिए सूचीबद्ध किया गया है। नए संस्करण ईटी को 25 बार न्यूनतम नियंत्रण दबाव समूह में रखते हैं। ईटी पंप के लिए, पहले सटीक डेटा शीट संस्करण की पहचान करें और केवल उस दस्तावेज़ से कोड पढ़ें।

Bosch Rexroth A4VG DA speed-related control valve assembly with anti-stall travel drive mechanism

नियंत्रण उपकरण से अलग, डीए नियंत्रण वाल्व की प्रकार कोड में अपनी स्थिति होती है:

1: कोई डीए नियंत्रण वाल्व नहीं
2: निश्चित सेटिंग
3आर/3एल: स्थिति लीवर के साथ यांत्रिक रूप से समायोज्य, दाएं या बाएं सक्रिय, जो एक इंच फ़ंक्शन भी देता है
4: ब्रेकिंग इंच वाल्व के साथ निश्चित सेटिंग, ब्रेक द्रव द्वारा संचालितआईएसओ 4925(कोई खनिज तेल नहीं)
8: 4 के रूप में, लेकिन खनिज तेल पर आधारित ब्रेक द्रव के लिए
7: इंच वाल्व के रूप में उपयोग किए जाने वाले एक अलग पायलट नियंत्रण उपकरण के लिए बंदरगाहों के साथ निश्चित सेटिंग

वह सूची 06.12 संस्करण से है। 2023 एशिया पैसिफ़िक संस्करण में वेरिएंट 1, 2, 3R / 3L, 7 और 8 सूचीबद्ध हैं, बिना वेरिएंट 4 (RE-P 92003/2023-10-30, p. 3) के साथ।

वेरिएंट 4 और 8 केवल डीए नियंत्रण मॉड्यूल वाले पंपों पर उपलब्ध हैं। इंजन को ओवरलोड से बचाने के लिए वेरिएंट 2, 3 और 7 को एचडी, एचडब्ल्यू, डीजी और ईपी पंपों पर भी फिट किया जा सकता है, यही कारण है कि एचडी3 या ईपी3 कोडित पंप में अभी भी डीए वाल्व हो सकता है।

वेरिएंट 2 और 3 के लिए डेटा शीट कहती है कि नियंत्रण की शुरुआत फैक्ट्री में ऑर्डर और सेट पर सादे पाठ में बताई गई है। वही दस्तावेज़ कहता है कि डीए नियंत्रण के लिए इंजन और वाहन मापदंडों की समीक्षा की आवश्यकता होती है, अनुशंसा करता है कि सभी डीए अनुप्रयोगों की समीक्षा निर्माता के एप्लिकेशन इंजीनियरों द्वारा की जाए और, अगले पृष्ठ पर, कहा गया है कि उन्हें अनुमोदित किया जाना चाहिए (बॉश रेक्सरोथ आरई 92003/06.12, पीपी. 2, 16-17)। एक पुरानी सेवा नियमावली भी पंपों को इंजन और वाहन के लिए पूर्व निर्धारित बताती है (रेक्सरोथ आरए 92003-एस, 1997)। श्रृंखला 40 में, डीए केवल आकार 110 और 125 के लिए पेश किया जाता है (बॉश रेक्सरोथ आरई 92004/2020-03-30, पृष्ठ. 2)।

तो एक ही कोड का मतलब एक ही सेटिंग नहीं है, और एक ही कोड, एक ही शुरुआत के साथ - नियंत्रण मूल्य अभी भी फिट की पुष्टि नहीं करता है। एक प्रतिस्थापन डीए पंप को तीन चीजों पर जांचना होगा: डीए वाल्व प्रकार, उस मशीन के लिए नियंत्रण मूल्य का प्रारंभ -, और मूल पंप के लिए इंजन और वाहन डेटा स्थापित किया गया था।

समान नियंत्रण, भिन्न कोड: श्रृंखला 32, श्रृंखला 40 और क्षेत्रीय संस्करण

यदि आपके सामने डेटा शीट से एक नेमप्लेट कोड गायब है, तो सामान्य कारण यह है कि शीट एक अलग श्रृंखला या संस्करण से संबंधित है।

नीचे दी गई तालिका दो कोड प्रणालियों के बीच कार्य को दर्शाती है। यह कोई इंटरचेंज टेबल नहीं है. एक पंक्ति का मतलब यह नहीं है कि श्रृंखला 40 विकल्प को हर आकार में ऑर्डर किया जा सकता है, या कि एक श्रृंखला के पंप को दूसरे के स्थान पर फिट किया जा सकता है।

समारोह	सीरीज 32 कोड (आरई 92003/06.12)	सीरीज 40 कोड (आरई 92004/09.2017 और 2020-03-30)	श्रृंखला 40 कोड के लिए सूचीबद्ध आकार
हाइड्रोलिक आनुपातिक, पायलट-दबाव संबंधी (6 से 18 बार)	एचडी3	एचपी1	145 से 280, अनुरोध पर; 110 और 125 के लिए उपलब्ध नहीं है
हाइड्रोलिक आनुपातिक, यांत्रिक सर्वो	HW; तटस्थ स्थिति स्विच अलग कोड एल है	HW2; तटस्थ स्थिति स्विच के साथ HW8	HW2: 145 से 280. HW8: 110 से 280
हाइड्रोलिक, प्रत्यक्ष संचालित	डीजी	HT1	145 से 280; 110 और 125 के लिए उपलब्ध नहीं है
विद्युत आनुपातिक, 12 वी/24 वी, मानक सोलनॉइड	ईपी3/ईपी4	ईपी1/ईपी2	110 से 280
EP3/EP4 का क्या मतलब है	मानक 12 वी/24 वी नियंत्रण	मैनुअल ओवरराइड और स्प्रिंग रिटर्न के साथ 12 वी/24 वी	110 से 280
गति-संबंधित डीए, 12 वी / 24 वी	डीए1/डीए2	डीए1/डीए2	केवल 110 और 125

स्रोत: कोड तालिकाएँ टाइप करें (आरई 92003/06.12, पी. 2; आरई 92004/09.2017, पी. 2; आरई 92004/2020-03-30, पी. 2)।

ईपी पंक्तियाँ गलत ऑर्डर का कारण बनने वाली सबसे अधिक संभावना वाली हैं। EP3 सीरीज 32 पंप पर मानक 12 V नियंत्रण है। सीरीज 40 पंप पर मानक 12 वी नियंत्रण ईपी1 है, और ईपी3 मैनुअल ओवरराइड और स्प्रिंग रिटर्न के साथ 12 वी संस्करण है।

एक श्रृंखला के कोड को दूसरी श्रृंखला के कोड के समकक्ष के रूप में मानने से पहले, चार चीजों की पुष्टि करें: श्रृंखला, आकार, नियंत्रण संस्करण और डेटा शीट संस्करण। 06.12 श्रृंखला 32 डेटा शीट 28 से 250 आकार को कवर करती है और दो श्रृंखला 40 संस्करण 110 से 280 आकार को कवर करते हैं, इसलिए आकार 125 एकमात्र ऐसा है जो दोनों में दिखाई देता है। दोनों श्रृंखलाओं में अलग-अलग दबाव रेटिंग भी हैं, श्रृंखला 32 के लिए 400/450 बार नाममात्र/अधिकतम और श्रृंखला 40 के लिए 450/500 बार, जो यह बताने का एक और तरीका है कि कौन सी डेटा शीट लागू होती है।

श्रृंखला 32 के भीतर, संस्करण आकार सीमा और ईटी पर भी असहमत हैं।

शृंखला 32 संस्करण	आकार कवर किए गए	ईटी वेरिएंट सूचीबद्ध
आरई 92003/06.12	28 से 250	कोई नहीं
RE-A 92003/06.2018 (अमेरिका, AA4VG)	28 से 125	ET5 / ET6, आकार केवल 28 से 71
आरई-ई 92003/2021-08-11 (यूरोप)	28 से 125	ET3/ET4, ET7/ET8, BT1/BT2
आरई-पी 92003/2023-10-30 (एशिया प्रशांत)	28 से 180	ईटीए/ईटीबी (आकार 28, 40, 125); ET3 / ET4 (आकार 28, 40); ET7 / ET8 (आकार 125)

एनवी को 06.12 संस्करण में सूचीबद्ध किया गया है, जबकि 2023 एशिया प्रशांत संस्करण की टाइप कोड तालिका में कोई एनवी पंक्ति नहीं है। पूर्ण स्ट्रिंग के फ़ील्ड को -द्वारा-फ़ील्ड पढ़ने के लिए, हमारा उपयोग करेंA4VG मॉडल कोड गाइड; यह लेख इसे दोहराता नहीं है.

क्या प्रतिस्थापन A4VG को नियंत्रण पक्ष से मेल खाना चाहिए

फ़ील्ड्स आप टाइप कोड से पढ़ सकते हैं

श्रृंखला 32 कोड में ये स्थितियाँ नियंत्रण से संबंधित हैं (बॉश रेक्सरोथ आरई 92003/06.12, पीपी. 2-4)। पहले श्रृंखला और डेटा शीट संस्करण की पुष्टि करें, फिर फ़ील्ड को एक-एक करके पढ़ें:

नियंत्रण उपकरण और वोल्टेज: HD3, HW, DG, EP3 / EP4, EZ1 / EZ2, DA1 / DA2
दबाव में कटौती-बंद: डी, इस संस्करण में मानक के रूप में सूचीबद्ध है। 2023 एशिया प्रशांत संस्करण में 28, 40 और 125 आकारों के लिए दबाव कटौती के बिना एक संस्करण भी सूचीबद्ध है।
तटस्थ स्थिति स्विच: केवल एल, एचडब्ल्यू
मैकेनिकल स्ट्रोक लिमिटर: एम, बाहरी रूप से समायोज्य
स्ट्रोकिंग चैम्बर दबाव के लिए पोर्ट X3 / X4: टी
डीए नियंत्रण वाल्व: 1, 2, 3आर/3एल, 4, 7 या 8
कुंडा कोण सेंसर: आर
सोलनॉइड कनेक्टर: सप्रेसर डायोड के साथ पी, या क्यू (क्यू केवल ईज़ी और डीए के लिए है)

उदाहरण के तौर पर, खंड DA1D2 को 12 V पर गति से संबंधित नियंत्रण, दबाव में कटौती, निश्चित सेटिंग के साथ DA नियंत्रण वाल्व के रूप में पढ़ा जाता है। EP3D1 को 12 V आनुपातिक विद्युत नियंत्रण, दबाव कटौती {{9} बंद, कोई DA वाल्व नहीं के रूप में पढ़ा जाता है।

सेटिंग्स में कोड नहीं दिखता

तीन सेटिंग्स मूल क्रम में सादे पाठ में दी गई हैं और कोड में दिखाई नहीं देती हैं:

डीए नियंत्रण की शुरुआत, जहां एक डीए वाल्व लगाया जाता है।
दबाव कटौती{{0}ऑफ सेटिंग. 06.12 सीरीज 32 डेटा शीट के लिए आवश्यक है कि यह उच्च दबाव राहत वाल्व सेटिंग से 30 बार नीचे हो, और 09.2017 सीरीज 40 डेटा शीट समान 30 बार मार्जिन देती है (आरई 92003/06.12, पी {{11 }}; आरई 92004/09.2017, पी . 52)। अपने पंप के संस्करण में नियम की पुष्टि करें।
पोर्ट ए और बी के लिए उच्च दबाव राहत वाल्व सेटिंग्स। 06.12 डेटा शीट में प्रत्येक वाल्व को एक अंतर दबाव सेटिंग के रूप में आदेश दिया गया है। यह उस अंतर सेटिंग के साथ-साथ बूस्ट प्रेशर के रूप में क्रैकिंग दबाव देता है, जिसमें वाल्व 1000 आरपीएम और अधिकतम विस्थापन (आरई 92003/06.12, पी . 54) पर सेट होते हैं। इसलिए रिलीफ वाल्व का आंकड़ा मशीन के ऑपरेटिंग दबाव के समान नहीं है।

मशीन के लिए कम दबाव वाले हिस्से पर दो दबावों की भी पुष्टि की जानी चाहिए, और वे अलग-अलग चीजें हैं (आरई 92003/06.12, पी . 7):

बूस्ट प्रेशर सेटिंग. डेटा शीट में कम दबाव वाले हिस्से को केस दबाव से कम से कम 10 बार ऊपर रहने की आवश्यकता होती है और यह भी कहा जाता है कि सिस्टम के आधार पर बूस्ट दबाव सेटिंग अधिक होनी चाहिए। यह कोई एकल सेटिंग मान नहीं देता है, इसलिए यह आंकड़ा मशीन डेटा से आता है।
पोर्ट पीएस पर दबाव नियंत्रित करें। काम करने के लिए नियंत्रण के लिए, ईपी, एचडब्ल्यू और एचडी को 2000 आरपीएम पर केस दबाव से कम से कम 20 बार ऊपर की आवश्यकता होती है, जिसे पोर्ट पीएस पर मापा जाता है। डीए, डीजी और ईजेड को 25 बार की जरूरत है। डेटा शीट इसे न्यूनतम बताती है जो गति और परिचालन दबाव पर निर्भर करता है। यह बूस्ट वाल्व सेटिंग नहीं है।

यदि प्रतिस्थापन मूल से भिन्न नियंत्रण समूह से संबंधित है, तो यह न मानें कि मौजूदा बूस्ट सेटिंग पर्याप्त नियंत्रण दबाव देती है। इसे पीएस पर जांचें।

ये मान मशीन के लिए विशिष्ट हैं, इसलिए संदर्भ मशीन निर्माता का सेवा डेटा या मूल पंप का ऑर्डर रिकॉर्ड है। हम विशिष्ट संख्याएँ उद्धृत नहीं करते क्योंकि ऐसी कोई संख्या नहीं है जो मशीनों पर लागू होती हो।

नियंत्रणों के बीच परिवर्तित करने पर: डेटा शीट एचडी, एचडब्ल्यू, ईपी या ईजेड मॉड्यूल को रेट्रोफिटिंग के लिए तैयार किए गए एनवी संस्करण का वर्णन करती है, और नोट करती है कि डीए के उपयोग के लिए नियंत्रण सिलेंडर की स्प्रिंग असेंबली और नियंत्रण प्लेट (आरई 92003/06.12, पी . 11) में बदलाव की आवश्यकता होती है। यह एक फिट किए गए नियंत्रण को दूसरे से बदलने का वर्णन नहीं करता है।

विशेष संख्या वाले पंप

टाइप कोड में, -S का प्रत्यय एक विशेष संस्करण को चिह्नित करता है। डेटा शीट यह नहीं बताती कि विशेष निष्पादन क्या है (आरई 92003/06.12, पृष्ठ. 4)।

अलग से, एक नियंत्रण कोड मानक तालिका से पूरी तरह गायब हो सकता है। एक हाइड्रोलिक मरम्मत विशेषज्ञ ने उत्खनन स्विंग ड्राइव में A4VG पंपों पर एक "एमएस" नियंत्रण का वर्णन किया है जो विस्थापन (इंसेनहाइड्रोलिक्स) के बजाय दबाव को नियंत्रित करता है। यह एक व्यवसायी का खाता है, ओईएम दस्तावेज़ नहीं है, और यह अन्य विशेष संस्करणों में क्या शामिल है इसके बारे में कुछ नहीं कहता है।

दोनों ही मामलों में मानक तालिका आपको यह नहीं बता सकती कि क्या फिट किया गया है। मानक पंप का ऑर्डर देने से पहले मशीन निर्माता या मूल ऑर्डर रिकॉर्ड से उस पंप की विशिष्टता प्राप्त करें।

यदि नेमप्लेट क्षतिग्रस्त या अपूर्ण है, तो हमारा मार्गदर्शन करेंहाइड्रोलिक पंप को उसके नेमप्लेट से पहचाननाइसमें और क्या रिकॉर्ड करना है शामिल है। नियंत्रण से बाहर की जाँचों के लिए, देखेंनौ-बिंदु प्रतिस्थापन चेकलिस्ट.

पंप बदलने से पहले साइड जांच को नियंत्रित करें

एक खराबी जो पंप की समस्या की तरह दिखती है वह नियंत्रण सर्किट में बैठ सकती है, इसलिए ऑर्डर देने से पहले निम्नलिखित को खारिज करना उचित है:

क्या नियंत्रण सिग्नल पंप तक पहुंच रहा है? पूर्ववर्ती AA4VG सीरीज 3 के लिए 1997 रेक्स्रोथ सेवा मैनुअल में समस्या निवारण जांचों में यह भी शामिल है कि नियंत्रण माध्यम जुड़ा हुआ है या नहीं।
एचडी पर, क्या पायलट साइड न्यूट्रल में ड्रेन हो सकता है? वही मैनुअल एक पंप के कारणों के बीच पायलट बैक प्रेशर को सूचीबद्ध करता है जो तटस्थ पर वापस नहीं आएगा, और पंप से मेल खाने के लिए पायलट वाल्व वक्र की आवश्यकता होती है।
क्या सोलनॉइड लीड या पायलट लाइनें पार हो गई हैं? दिशा इस बात से निर्धारित होती है कि कौन सा पोर्ट या सोलनॉइड सिग्नल प्राप्त करता है।
क्या तेल पर्याप्त साफ़ है? 06.12 डेटा शीट के लिए कम से कम आवश्यक हैआईएसओ 440620/18/15, 90 डिग्री से अधिकतम 115 डिग्री तक तरल तापमान पर 19/17/14 तक कसना। 2023 एशिया प्रशांत संस्करण 20/18/15 रखता है और 19/17/14 की आवश्यकता होती है जब द्रव चिपचिपापन 10 मिमी²/सेकेंड से कम हो जाता है। अपने पंप के संस्करण और मशीन के वास्तव में चलने वाले तेल के तापमान और चिपचिपाहट की श्रेणी की जाँच करें। नियंत्रण मॉड्यूल के चिपकने का कथित कारण संदूषण है।

स्रोत: (रेक्सरोथ आरए 92003-एस, 1997; आरई 92003/06.12, पीपी. 6, 12; आरई-पी 92003/2023-10-30, पी. 7)।

मैनुअल पुराना है और श्रृंखला 3 के लिए लिखा गया है, इसलिए इसे सोचने के तरीके के रूप में लें, न कि वर्तमान पंप के लिए एक प्रक्रिया के रूप में। अपनी मशीन और पंप संस्करण की सेवा नियमावली की जाँच स्वयं करें।

एक फोरम थ्रेड में, एक लोडर के मालिक ने बताया कि एक दुकान बेंच ने पंप और ड्राइव मोटर को अच्छा परीक्षण किया और खराबी बनी रही। यह एक अकेली रिपोर्ट है और इससे कुछ भी सामान्य साबित नहीं होता। यह स्पष्ट करता है कि पंप पर एक अच्छा बेंच परिणाम अपने आप में मशीन में खराबी का पता नहीं लगाता है।

सटीक श्रृंखला और संस्करण के लिए निर्देश पुस्तिका का पालन करते हुए योग्य कर्मियों द्वारा तटस्थ सेटिंग या दबाव सेटिंग्स जैसे समायोजन किए जाने चाहिए। वे यहां शामिल नहीं हैं.

अपने A4VG नियंत्रण कॉन्फ़िगरेशन की पुष्टि करें

किसी प्रतिस्थापन के नियंत्रण पक्ष की जाँच करने के लिए, आपूर्तिकर्ता को यह करना होगा:

नेमप्लेट से संपूर्ण प्रकार का कोड
नेमप्लेट और नियंत्रण मॉड्यूल की स्पष्ट तस्वीर
श्रृंखला (32 या 40) और, यदि ज्ञात हो, डेटा शीट संस्करण
सोलनॉइड वोल्टेज, जहां नियंत्रण विद्युत है
ज्ञात सेटिंग्स: डीए वाल्व प्रकार और नियंत्रण की शुरुआत, दबाव में कटौती {{0} बंद, ए और बी के लिए उच्च दबाव राहत वाल्व सेटिंग्स, बूस्ट दबाव सेटिंग, और यदि आपके पास पीएस पर मापा गया दबाव नियंत्रण है
मशीन का निर्माण और मॉडल, और डीए पंप के लिए इंजन के साथ इसे जोड़ा जाता है

आप इन्हें हमारे पूछताछ प्रपत्र के माध्यम से भेज सकते हैंA4VG पंप पृष्ठ. अपने प्रकार के कोड के विरुद्ध नियंत्रण फ़ील्ड की लिखित तुलना और उन सेटिंग्स की सूची के लिए पूछें जिनकी अभी भी मशीन के विरुद्ध पुष्टि की जानी है।

डेटा शीट का हवाला दिया गया

बॉश रेक्सरोथ आरई 92003/06.12, ए4वीजी सीरीज 32
बॉश रेक्सरोथ RE-A 92003/06.2018, AA4VG सीरीज 32 (अमेरिका)
बॉश रेक्सरोथ आरई-ई 92003/2021-08-11, ए4वीजी सीरीज 32 (यूरोप)
बॉश रेक्सरोथ आरई-पी 92003/2023-10-30, ए4वीजी सीरीज 32 (एशिया प्रशांत)
बॉश रेक्सरोथ आरई 92004/09.2017 और 2020-03-30, ए4वीजी सीरीज 40
रेक्सरोथ आरए 92003-एस (1997), एए4वीजी सीरीज 3 अनुप्रयोग और सेवा मैनुअल

इस लेख के लिंक तीसरे पक्ष द्वारा होस्ट किए गए इन दस्तावेज़ों की प्रतियों तक ले जाते हैं। वे आपको उद्धृत संस्करण की जांच करने देते हैं, लेकिन जरूरी नहीं कि वे आपके पंप के लिए वर्तमान दस्तावेज़ हों।
